合肥综合布线设备类型介绍

在综合布线设备中，除了最为主要的传输介质，如双绞线、光纤线缆等以外，还有很多的布线设备在使用。常用的有RJ45插头、信息插座、配线架、光纤连接器、剥线钳、打线钳、网线钳、网线模块等。

1 RJ-45插头

RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头，俗称“水晶头”，专业术语为RJ-45连接器（RJ-45是一种网络接口规范，类似的还有RJ -11接口，就是我们平常所用的“电话接口”，用来连接电话线）。之所把它称之为“水晶头”，是因为它的外表晶莹透亮的原因。双绞线的两端必须都安装这种RJ-45插头，以便插在网卡（NIC）、集线器（Hub）或交换机（Switch）的RJ-45接口上，进行网络通讯。

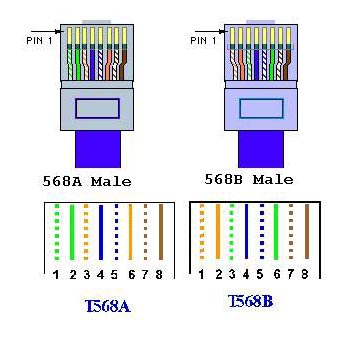

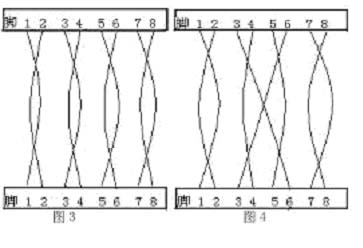

如图所示为RJ-45插头（水晶头）的截面示意图，从左到右的引脚顺序分别为1～8，许多用户在布线中经常出现两种错误：一种是采用一一对应的连接方法（如下图），连接距离较短时，系统不会出现连接上的故障，但当连接距离较长，网络繁忙或高速运行时，最好采用图4的连接方法，其核心是让3和6两个引脚为同一个绞对。

常用的直通和交叉电缆

水晶头虽小，但在网络的重要性一点都不能小看，在许多网络故障中就有相当一部分是因为水晶头质量不好而造成的。水晶头也有几种档次之分，一般比较好的像AMP（安普）这样的名牌大厂的质量要可靠些。不过价格要比市场上的一些杂牌的贵些。建议在选购时千万别贪图便宜，否则质量得不到保证，主要体现在它的接触探针是镀铜的，容易生锈，造成接触不良，网络不通。质量差的还有一点明显表现为塑料扣位不紧（通常是变形所致），也很容易造成接触不良，网络中断。

2 剥线钳

剥线钳在制作细缆时是必备的工具，它的主要功能是用来剥掉细缆导线外部的两层绝缘层。

如图所示的是一款剥线钳图示。剥线钳上共有三个刀片，分别用于剥掉外层绝缘层、中间金属屏蔽层和内部绝缘层。刀片的切割深度，可由随刀赠送的螺杆调整其相应位置的内六角形螺母实现。顺时针方向时，抬高刀片，切割深度加重；逆时针方向时，降低刀片，切割深度变浅。

3 打线钳

信息插座与模块是嵌套在一起的，埋在墙中的网线是通过信息模块与外部网线进行连接的，墙内部网线与信息模块的连接是通过把网线的8条芯线按规定卡入信息模块的对应线槽中的。网线的卡入需用一种专用的卡线工具，称之为“打线钳”，如图所示的第一、二幅是西蒙的两款单线打线钳，第三幅是西蒙的一款多对打钱工具。多对打线工具通常用于配线架网线芯线的安装。

4 网线钳

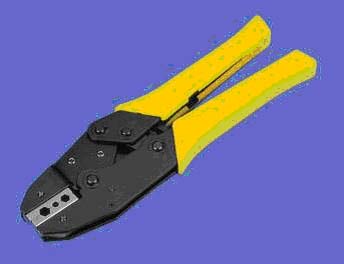

网线钳是用来卡住BNC连接器外套与基座的，它有一个用于压线的六角缺口,如图所示。一般这种压线钳也同时具有剥线、剪线功能。

5 信息插座

信息插座一般是安装在墙面上的，也有桌面型和地面型的，主要是为了方便计算机等设备的移动，并且保持整个布线的美观。以上三种信息插座分别是如图中左、中、右边所示。

光纤插座也叫做光纤耦合器，用于工作区光纤端口设备与水平布线子系统的互连。

6 配线架

配线架是管理子系统中最重要的组件，是实现垂直干线和水平布线两个子系统交叉连接的枢纽。配线架通常安装在机柜或墙上。通过安装附件，配线架可以全线满足UTP、STP、同轴电缆、光纤、音视频的需要。在网络工程中常用的配线架有双绞线配线架和光纤配线架。
双绞线配线架的作用是在管理子系统中将双绞线进行交叉连接，用在主配线间和各分配线间。双绞线配线架的型号很多，每个厂商都有自己的产品系列，并且对应3类、5类、超5类、6类和7类线缆分别有不同的规格和型号，在具体项目中，应参阅产品手册，根据实际情况进行配置。

双绞线配线架

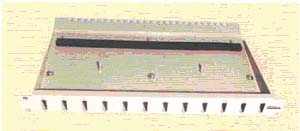

光纤配线架的作用是在管理子系统中将光缆进行连接，通常在主配线间和各分配线间。

SC光纤配线架

ST光纤配线架

7 光纤连接器

光纤连接器是光纤与光纤之间进行可拆卸（活动）连接的器件，它是把光纤的两个端面精密对接起来，以使发射光纤输出的光能量能最大限度地耦合到接收光纤中去，并使由于其介入光链路而对系统造成的影响减到最小，这是光纤连接器的基本要求。在一定程度上，光纤连接器也影响了光传输系统的可靠性和各项性能。

光纤连接器按传输媒介的不同可分为常见的硅基光纤的单模、多模连接器，还有其它媒介如塑胶等为传输媒介的光纤连接器；按连接头结构型式可分为：FC、SC、ST、LC、D4、DIN、MU、MT等等各种型式；其中，ST连接器通常用于布线设备端，如光纤配线架、光纤模块等；SC和MT连接器用于网络设备端较多。按光纤端面形状分有FC、PC（包括SPC或UPC）和APC型；按光纤芯数分还有单芯、多芯（如MT-RJ）型光纤连接器之分。 光纤连接器应用极广，品种繁多。

下面是最常见的FC型（即圆柱套筒型）连接器的基本结构。

部分单模光纤连接器的主要特性
